Quick Start
Stand: 12.11.2020

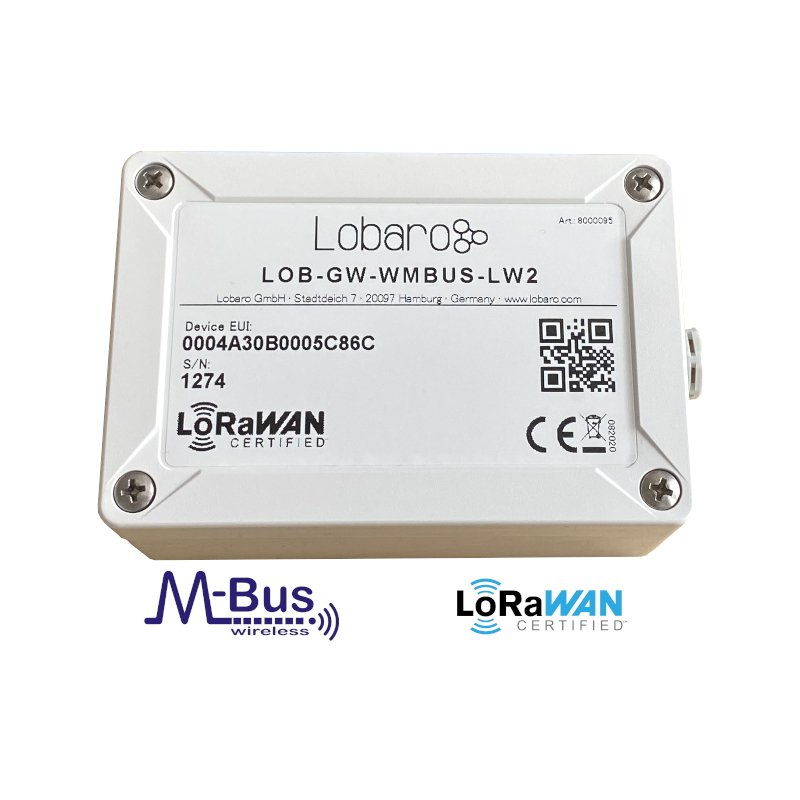

Produktbezeichnung
| Parameter | Wert |
|---|---|
| Typbezeichnung | LOB-GW-WMBUS-LW2 |
| Beschreibung | Lobaro wMBUS Bridge V2 (XH Batterieanschluss, IP67 Gehäuse, DAE) |
| Lobaro Artikelnummer | 8000095 |
Im Folgenden ist mit den allgemeinen Kurzbezeichnungen wMBus Bridge, Bridge oder Gerät das oben genannte Produkt gemeint.
LoRaWAN® und das LoRaWAN® Logo sind Marken und werden unter Lizenz der LoRa Alliance® verwendet.
Hersteller
Lobaro GmbH
Stadtdeich 7
D-20097 Hamburg
Kontakt:
support@lobaro.de
www.lobaro.de
Dieses Produkt ist fachgerecht und nach den vorgegebenen Montagerichtlinien zu installieren und darf daher nur durch ausgebildetes und geschultes Fachpersonal montiert werden.
Für die Installation in Baukörpern mit erhöhten Brandschutzanforderungen, z. B. Treppenhäusern oder Fluchtwegen, hat der Einbaubetrieb bzw. das Fachpersonal darauf zu achten, dass die nach Landesbaurecht spezifischen Anforderungen eingehalten werden.
Funktionsbeschreibung
Die zweite Generation der Lobaro Wireless M-Bus über LoRaWAN Bridge erfasst Verbrauchswerte von handelsüblichen Wasserzählern, Wärmemengenzählern, Heizkostenverteilern o. ä. mit 868 MHz Wireless-M-Bus-Funkschnittstelle und leitet diese verschlüsselt über LoRaWAN zur weiteren Auswertung ins Internet weiter.
So wird die Funkreichweite von handelsüblichen 868 MHz Funkzählern von typischerweise ca. 30 Metern bis in den Kilometerbereich erhöht.
Die wMBUS Bridge besitzt eine eigene 3.6 V Batterie zur Stromversorgung. Die Lebensdauer der Batterie ist abhängig vom konfigurierten Einsatzszenario bzw. von der Konfiguration des Gerätes.
In konfigurierbaren Zeitintervallen führt die Bridge folgende Schritte durch:
- Aktivieren der 868 MHz Wireless-M-Bus-Funkschnittstelle zum Empfang von unidirektionalen C1-, T1- oder S1-Zählertelegrammen nach DIN EN 13757-4.
- Zwischenspeichern der Telegramme im internen Speicher.
- Weiterleitung der ausgelesenen Telegramme über 868 MHz LoRaWAN-Funk zur weiteren Verarbeitung.
In der übrigen Zeit verharrt der Adapter im Stromsparmodus ohne Funkaussendung und Kommunikation.
Status LED
- Nach Reset / Verbindung der Batterie: LED an für mindestens 1 Sekunde.
Technische Daten
| Parameter | Wert |
|---|---|
| Produkt Typbezeichnung | LOB-GW-WMBUS-LW-2 |
| Bestellname | wMBUS LoRaWAN Bridge V2.0 (XH Batterieanschluss, IP67 Gehäuse, DAE) |
| Frequenzbereich Funk | 867 MHz bis 870 MHz |
| Sendeleistung | ≤ 14 dBm (25 mW) |
| LoRaWAN Protokoll | V1.0.2 certified, V1.1.0 experimental |
| Unterstützte Wireless M-Bus Modes EN13757-4 | S1, C1/T1 |
| Wireless M-Bus Zwischenspeicher | 64 Kbyte, bis zu 250 Telegramme à 255 Byte |
| Idle Stromaufnahme bei 3.6 V | ≤ 3 mA |
| Wireless M-BUS bzw. LoRa RX bei 3.6 V | ≤ 14 mA |
| LoRa TX | ≤ 80 mA |
| Stromsparmodus | ≤ 10 µA |
| Gehäuse Abmessungen | 122 mm x 82 mm x 55 mm |
| IP Schutzart | IP67, 0.3 bar / 30 Sekunden |
| Betriebstemperatur | -20 °C bis +55 °C |
| Maximale Installationshöhe | 2 m |
| Gewicht inkl. Batterie | ≤ 320 g |
Sendefrequenzen Funkschnittstelle
RX: Empfangsmodus
TX: Sendemodus
| Senderichtung | Protokoll | Frequenz | Bandbreite | Modulation | Duty-Cycle |
|---|---|---|---|---|---|
| RX + TX | LoRaWAN | 868.1 MHz | +/- 0.0625 MHz | LoRa SF7-SF12 | ≤ 1% |
| RX + TX | LoRaWAN | 868.3 MHz | +/- 0.0625 MHz | LoRa SF7-SF12 | ≤ 1% |
| RX + TX | LoRaWAN | 868.5 MHz | +/- 0.0625 MHz | LoRa SF7-SF12 | ≤ 1% |
| RX + TX | LoRaWAN | 868.3 MHz | +/- 0.125 MHz | LoRa SF7-SF12 | ≤ 1% |
| RX + TX | LoRaWAN | 867.1 MHz | +/- 0.0625 MHz | LoRa SF7-SF12 | ≤ 1% |
| RX + TX | LoRaWAN | 867.5 MHz | +/- 0.0625 MHz | LoRa SF7-SF12 | ≤ 1% |
| RX + TX | LoRaWAN | 867.7 MHz | +/- 0.0625 MHz | LoRa SF7-SF12 | ≤ 1% |
| RX + TX | LoRaWAN | 867.9 MHz | +/- 0.0625 MHz | LoRa SF7-SF12 | ≤ 1% |
| RX | LoRaWAN | 869.525 MHz | +/- 0.0625 MHz | LoRa SF7-SF12 | - |
| RX | wMBUS S1 | 868.3 MHz | +/- 0.050 MHz | FSK | - |
| RX | wMBUS C1/T1 | 868.95 MHz | +/- 0.050 MHz | FSK | - |

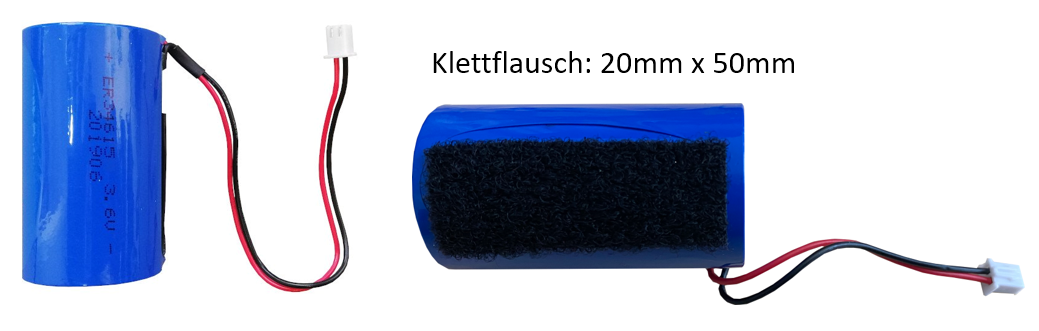

Stromversorgung / Batterie
| Parameter | Wert |
|---|---|
| Lobaro Artikelbezeichnung | ER34615 3.6 V Batterie, XH Stecker, 0.2 A, Flausch |
| Lobaro Artikelnummer | 3000169 |
| Steckverbinder | Verpolungssicherer JST-XH Steckverbinder |
| Batterietyp | 3.6 V ER34615 Lithium Batterie |
| Hersteller | Ahead Cell Technology Co., Ltd, China |
| Chemie | Li-SOCl2, nicht aufladbar |
| Befestigung | 20 mm x 50 mm Klettflausch zur Befestigung in der Bridge |
Es darf ausschließlich die oben genannte Lobaro ER34615 Batterie inklusive Klettflausch mit der Bridge verwendet werden.
Eine Verwendung von anderen Batterien, insbesondere ohne Klettflausch, ist nicht zulässig, da sonst keine ausreichende Sicherung der Batterie im Gehäuse gegeben ist.

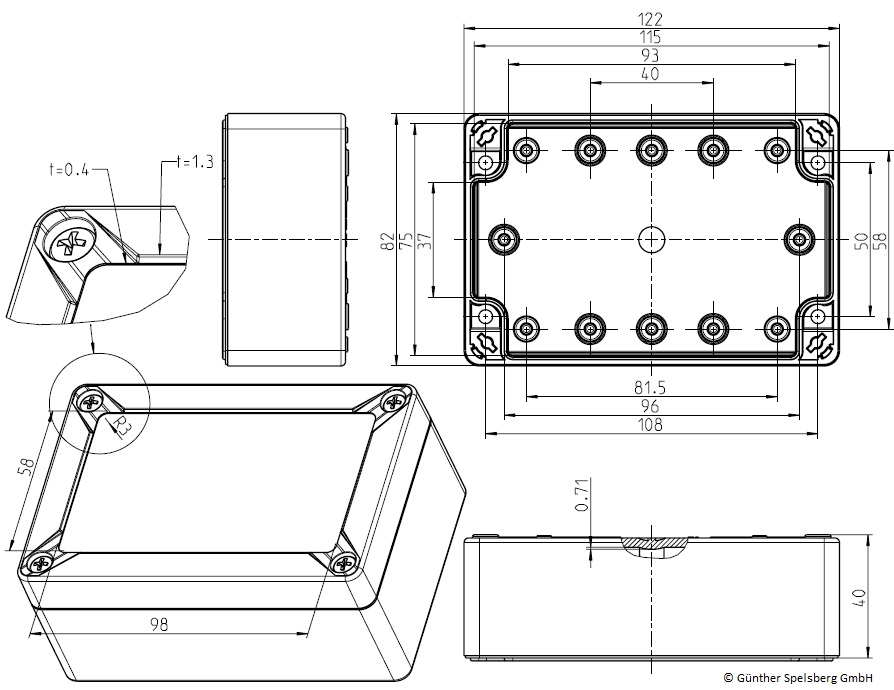

Abmessungen
CE Konformität
 |
|
Vereinfachte CE-Erklärung
Hiermit erklärt die Lobaro GmbH, dass das Gerät LOB-GW-WMBUS-LW-2 (#8000095) den Richtlinien 2014/53/EU und 2011/65/EU entspricht.
Der vollständige Text der EU-Konformitätserklärung ist unter folgender Internetadresse verfügbar:

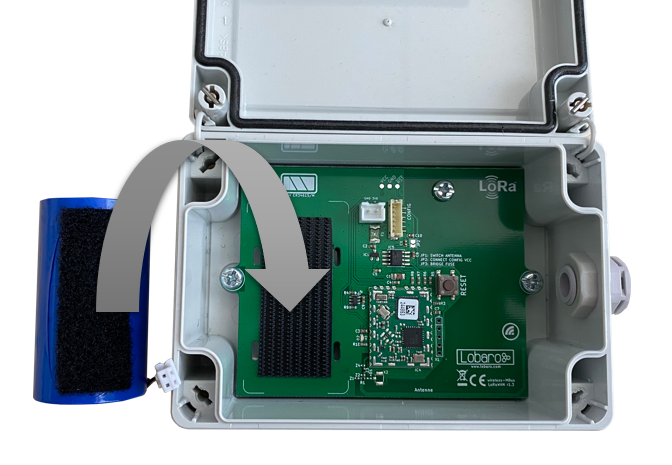

Einsetzen der Batterie
Zur Inbetriebnahme muss die Batterie wie folgt in das Gerät eingesetzt und angeschlossen werden:
- Die Batterie mit dem Klettflausch auf dem Kletthaken des Gerätes befestigen.
- Den Stecker der Batterie mit der weißen 2-poligen Buchse verbinden.

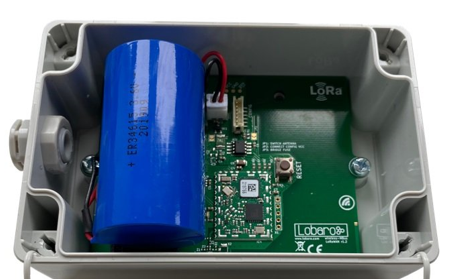

- Die Bridge ist mit den vorkonfigurierten Parametern betriebsbereit.
Sichere Montage der Box
Das Druckausgleichselement muss so montiert werden, dass Spritzwasser ablaufen kann und ein Wasserstau vermieden wird.
Befestigungsart: Wand- oder Deckenmontage

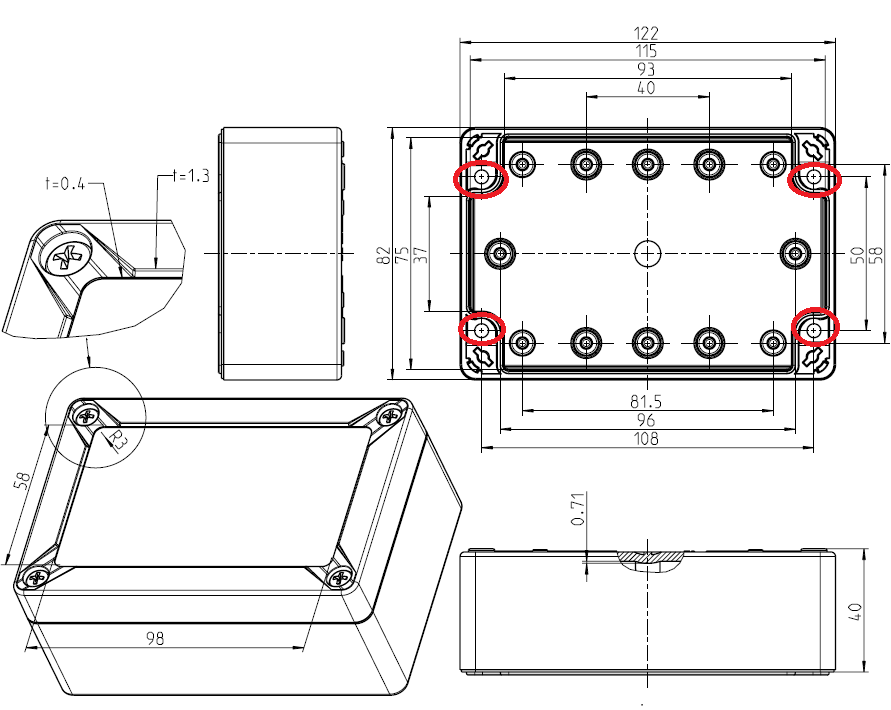

Möglichkeit 1
Die Box muss über vier geeignete Schrauben sicher mit einer Wand oder Decke verschraubt werden.

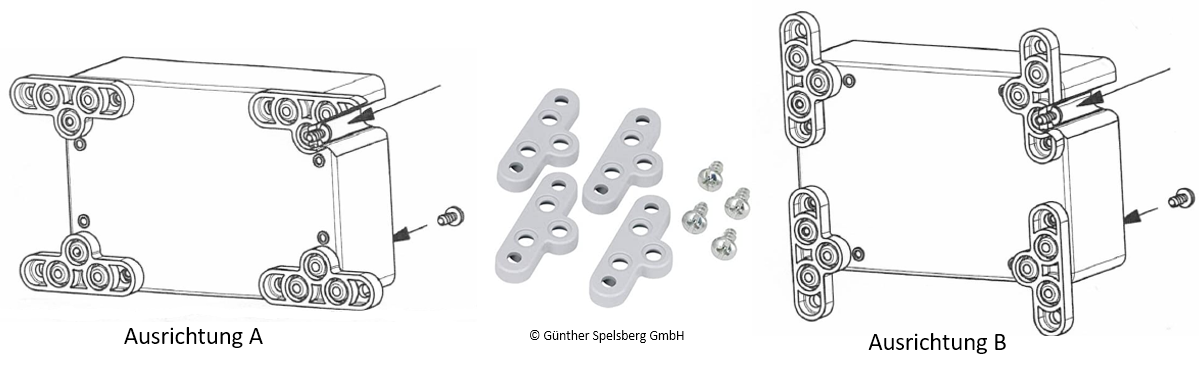

M öglichkeit 2
Befestigung über optionales Zubehör:
- Außenbefestigungslaschen der Fa. Spelsberg
- Typ:
TG-ABL
Es müssen vier Befestigungslaschen verwendet und sicher mit einer geeigneten Wand oder Decke verschraubt werden.
Konfiguration
Die Bridge wird mit vorkonfigurierten Default-Parametern ausgeliefert.
Eine Änderung ist über den 6-poligen Konfigurationsanschluss und den Lobaro USB Konfigurationsadapter möglich.
Weitere Informationen zur PC-basierten Konfiguration:
Eine Parameterkonfiguration darf ausschließlich mit dem Lobaro USB Konfigurationsadapter vorgenommen werden.
Bestimmungsgemäße Verwendung
Das Produkt dient dem Auslesen und Verteilen von Verbrauchsdaten von hierfür geeigneten Wireless-M-BUS-Verbrauchszählern über LoRaWAN-Netzwerke.
Geeignete Wireless-M-BUS-Modi:
- C1
- T1
- S1
Das Gerät ist ausschließlich zu diesem Zweck bestimmt.
Nicht bestimmungsgemäße Verwendung
Eine andere Anwendung als zuvor beschrieben oder eine Änderung des Nachrüstsets gelten als nicht bestimmungsgemäße Verwendung und sind vorher schriftlich anzufragen und müssen speziell genehmigt werden.
Gewährleistung und Garantie
Gewährleistungs- und Garantieansprüche können nur geltend gemacht werden, wenn die Teile bestimmungsgemäß verwendet wurden sowie die technischen Vorgaben und geltenden technischen Regeln eingehalten wurden.
Qualifiziertes Personal
Bei Eingriffen in das System, Manipulationen oder Nichtbeachtung der in dieser Anleitung gegebenen Warnhinweise können schwere Körperverletzungen oder Sachschäden eintreten.
Nur entsprechend qualifiziertes Personal darf deshalb Eingriffe an diesem Gerät oder System vornehmen.
Sicherheitshinweise
Beachten Sie die technischen Vorgaben für den elektrischen Anschluss und die geltenden nationalen Vorschriften hierzu.
Beachten Sie die technischen Vorgaben für den Anschluss der Datenkommunikationsmodule und die geltenden nationalen Vorschriften hierzu.
 | ESD-gefährdete Bauelemente Das Gerät enthält Bauelemente, die durch elektrostatische Entladungen beschädigt werden können. |
 | Lithium-Batterien sind Gefahrgut Das Gerät enthält eine Lithium-Batterie, für die es Transportbeschränkungen gibt. |
 | Aufbewahrungshinweis Diese Anleitung ist während der gesamten Lebensdauer des Gerätes aufzubewahren. |
 | Schutzklasse III |
Korrekte Entsorgung dieses Produkts
In Deutschland und für direkt aus Deutschland gelieferte Produkte
Alle Geräte müssen einer geordneten Verwertung zugeführt werden.
Aufgrund der anzuwendenden Vorschriften dürfen die elektrischen und elektronischen Geräte der Lobaro GmbH nicht über die öffentlichen Sammelstellen für Elektrogeräte entsorgt werden.
Die kompletten elektronischen Altgeräte der Lobaro GmbH sind zur Entsorgung an Lobaro zurückzusenden.
Die freigemachte Lieferung ist an folgende Adresse zu senden:
Lobaro GmbH
Stadtdeich 7
20097 Hamburg
Deutschland
Die Batterie und das Gerät ohne Batterien sind separat zu versenden und einzeln sicher zu verpacken, da die Transportsicherheit im montierten Zustand nicht gegeben ist.
In Ländern der Europäischen Union außerhalb Deutschlands
Informationen zur korrekten Entsorgung erhalten Sie durch Ihren Händler oder den zuständigen Vertrieb.
Sicherheitshinweise für Lithium-Batterien
Dieses Produkt enthält Lithium-Batterien. Dieser Batterietyp ist als Gefahrgut eingestuft.
Es sind die jeweils gültigen Transportvorschriften einzuhalten.
Die Prüfbescheinigungen für die verwendeten Batterien sind auf Anfrage erhältlich.
Die Batterie darf nur im regulären Betrieb angeschlossen werden.
Eine Tiefenentladung durch anhaltende Fehlerzustände, z. B. wenn das Gerät über längere Zeiträume keine Verbindung aufbauen kann, ist zu vermeiden.
Handhabung von Lithium-Batterien
- Vor Feuchtigkeit geschützt lagern
- Nicht in Reichweite von Kindern aufbewahren
- Nicht über 100 °C erhitzen
- Nicht kurzschließen
- Nicht öffnen oder beschädigen
- Nicht aufladen
Austausch von Lithium-Batterien
Batterien dürfen nur von qualifiziertem Personal getauscht werden.
Der Anschlussstecker passt nur in einer Stellung, um den polaritätsrichtigen Einbau zu gewährleisten. Deshalb darf beim Stecken keine übermäßige Kraft angewendet werden.
Explosionsgefahr bei unsachgemäßem Austausch der Batterien.
Ersatz nur durch denselben oder einen vom Hersteller empfohlenen gleichwertigen Typ.
Notfallhinweise für Unfälle mit Lithium-Batterien
Bei Auslaufen
- Mit Natriumkarbonat oder einem gleichen Kristallsoda bedecken
- Gase und Dämpfe durch Zerstäuben von Wasser niederschlagen
- Für ausreichende Belüftung sorgen
- Jeglichen direkten Kontakt meiden
Bei Verletzung
- Sollten Innenbestandteile des Trockenelements mit den Augen in Kontakt kommen, sofort 15 Minuten lang mit Wasser spülen.
- Bei Kontakt mit der Haut diese mit viel Wasser waschen und die verschmutzte Kleidung ablegen.
- Nach Einatmen vom Schadensort entfernen.
- In jedem Fall einen Arzt aufsuchen.
Bei Feuer
- Einen Lith-X- oder Klasse-D-Feuerlöscher verwenden.
- Keinesfalls mit Wasser löschen.
- Keine CO2-, Halogen-, Feuerlöscher mit Trockensubstanzen oder Schaumfeuerlöscher verwenden.
- Nach Einatmen vom Unfallort entfernen und lüften.
- In jedem Fall einen Arzt aufsuchen.
