Quick-Start (DE) LOB-GW-MODBUS-LW-xxx

Stand: 16.11.2020

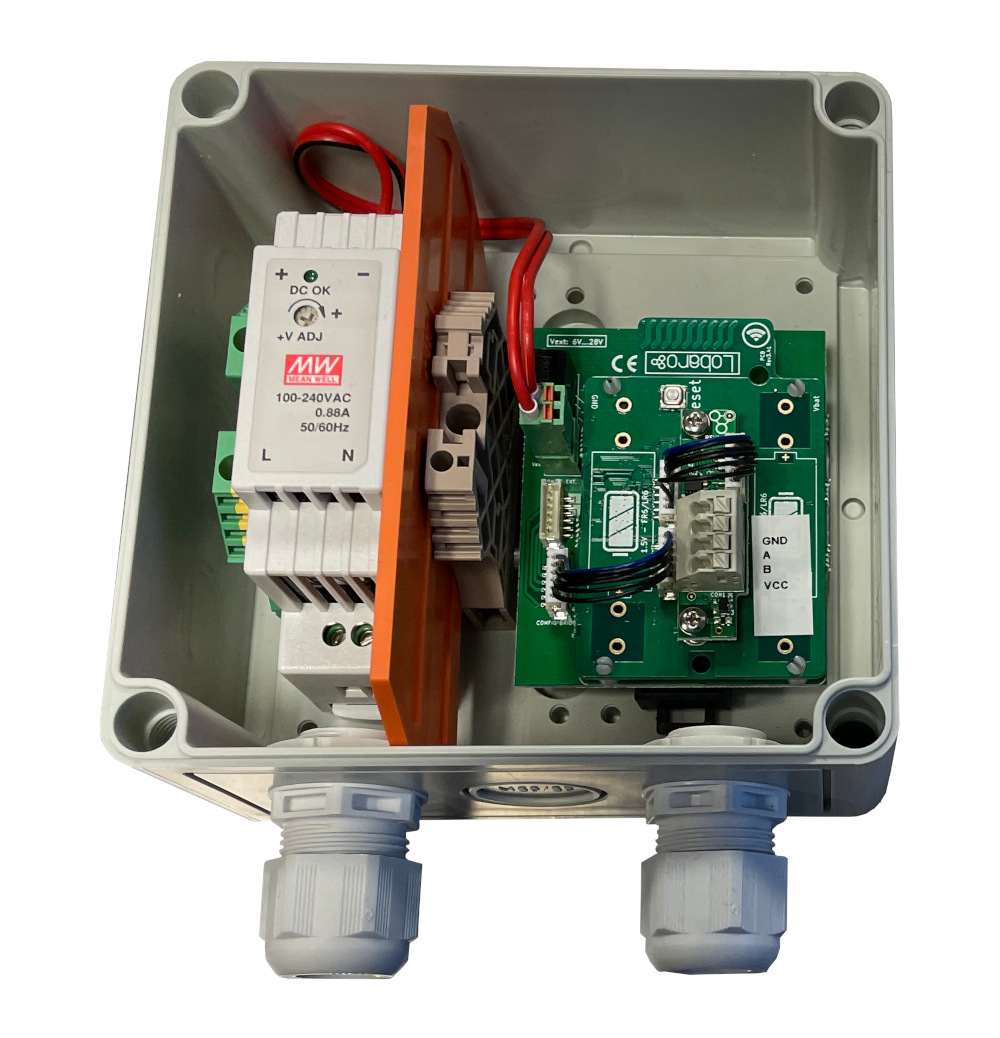

Variante mit externer 230V Versorgung und interner Antenne (LOB-GW-MODBUS-LW-PWR)

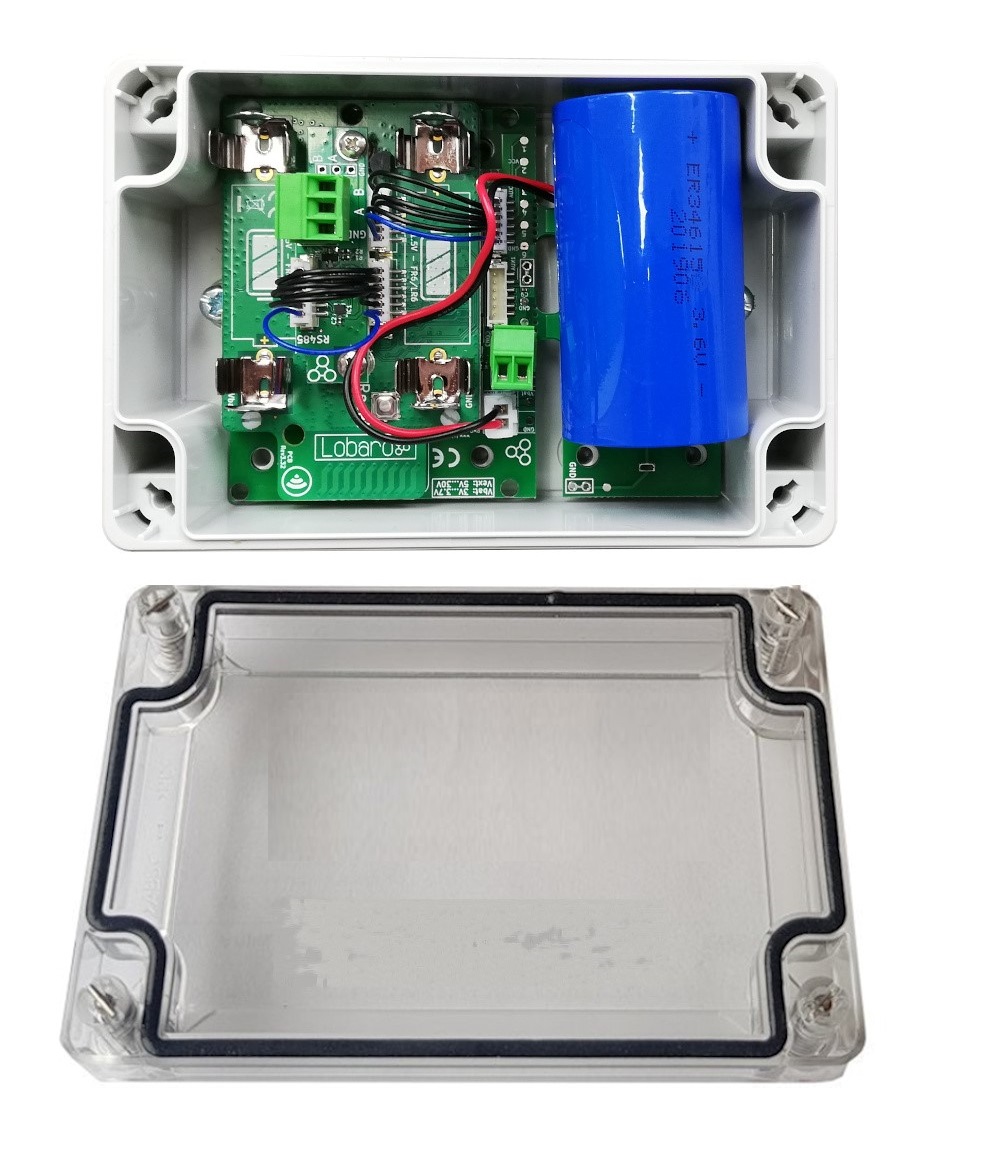

Variante mit 3.6V D-Zelle und interner Antenne (LOB-GW-MODBUS-LW)

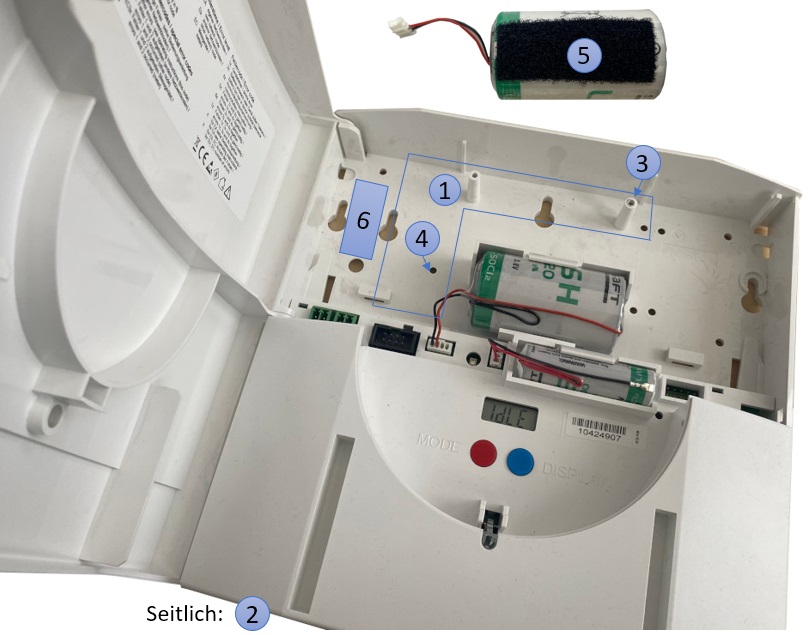

Variante ohne Gehäuse (Antenne intern oder extern über SMA, Versorgung extern 6–28V oder 3.6V JST)

Die Funktionsweise ist identisch zu den anderen Varianten.

Einleitung

Lesen Sie sich die nachfolgenden Informationen aufmerksam durch. Bewahren Sie diese auf bzw. geben Sie sie an andere Benutzer des Produkts weiter.

Besuchen Sie unsere Webseite www.lobaro.de und dort die jeweils zum Produkt gehörige Internetseite. Dort finden Sie ggf. weitere Informationen zum Produkt.

Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Produktbezeichnung

Typbezeichnung: LOB-GW-MODBUS-LW-xxx
Beschreibung: Lobaro LoRaWAN Modbus Bridge

Im Folgenden ist mit den allgemeinen Kurzbezeichnungen „Modbus Bridge", „Bridge" oder „Gerät" das o.g. Produkt gemeint.
Das „xxx" in der Typbezeichnung steht für mögliche Varianten des Produkts.

LoRaWAN® und das LoRaWAN® Logo sind Marken und werden unter Lizenz der LoRa Alliance® verwendet.

Hersteller

Lobaro GmbH, Stadtdeich 7, 20097 Hamburg, Deutschland
www.lobaro.com

Funktionsbeschreibung

Die Lobaro Modbus Bridge liest über eine RS485-Schnittstelle angebundene Geräte (Anschlüsse A, B, GND) mit dem Modbus-Protokoll aus und überträgt die Daten per LoRaWAN.

Über Modbus können 32 Geräte (247 mit Repeater) über bis zu 1000 m Leitung verbunden werden. Die Bridge agiert als Master auf dem Bus und liest Daten der anderen Teilnehmer. Die Abfragen sind flexibel konfigurierbar und die Funktionalität kann durch anwendungsfallspezifische Firmware noch erweitert werden.

Die Bridge wird je nach Variante unterschiedlich mit Strom versorgt:

Variante	Stromversorgung
LOB-GW-MODBUS-LW	3.6V aus einer Batterie (z.B. D-Zelle)
LOB-GW-MODBUS-LW-PWR	6–28V an der Platine, 230V z.B. über ein geeignetes Hutschienen-Netzteil

Die Lebensdauer der Batterie ist abhängig vom konfigurierten Einsatzszenario bzw. der Konfiguration des Gerätes.

Ein Neustart / Reset kann durch Drücken des „Reset"-Tasters auf der Platine ausgelöst werden. Ein kurzes Unterbrechen der Stromversorgung reicht ggf. nicht aus, um einen Reset auszulösen.

Nach einem Reset führt die Bridge einen Verbindungstest durch:

• LED leuchtet kurz auf (0,5 s).
• Der Verbindungstest wird ausgeführt und über eine Kombination von langen (— = 1,2 s) und kurzen (• = 0,2 s) Blinkimpulsen signalisiert.

Signal	Bedeutung
— — •	Modbus-Kommunikation erfolgreich
— — •••••	Modbus-Kommunikation fehlgeschlagen
— — — •	LoRaWAN-OTAA-Join erfolgreich

Unabhängig vom Erfolg der Modbus-Kommunikation wird nach dem Test wiederholt (in länger werdenden Abständen) versucht, eine Verbindung zum LoRaWAN-Netz aufzubauen.

In konfigurierbaren Zeitintervallen führt die Bridge folgende Schritte durch:

• Aktivieren der RS485 Modbus-Schnittstelle und Senden der konfigurierten Modbus-Befehle an alle angeschlossenen Teilnehmer auf dem Bus.
• Zwischenspeichern der ausgelesenen Daten im internen Speicher.
• Weiterleitung der ausgelesenen Daten über 868 MHz LoRaWAN-Funk zur weiteren Verarbeitung.

In der übrigen Zeit verharrt der Adapter im Stromsparmodus ohne Funkaussendung und Kommunikation.

Status-LED: Nach Reset / Verbindung der Stromversorgung: LED an für 0,5 Sekunden.

Problemlösungen

Mögliche Ursachen für eine fehlerhafte Modbus-Verbindung (Blinkmuster — — •••••):

• Die Modbus-Anschlüsse A und B wurden vertauscht.
• Das angeschlossene Modbus-Gerät ist nicht aktiv. Stromversorgung prüfen, alle Anschlüsse prüfen und ggf. Anleitung des betroffenen Geräts konsultieren.

Technische Daten

Eigenschaft	Wert
Produkt-Typbezeichnung	LOB-GW-MODBUS-LW-xxx
Beschreibung	Lobaro LoRaWAN Modbus Bridge (Variante)
Frequenzbereich Funk	863 MHz bis 870 MHz
Sendeleistung	≤ 14 dBm (25 mW)
LoRaWAN-Protokoll	V1.0.2 (certified), V1.1.0 (experimental)
Unterstützte Modbus-Modi	RTU, ASCII
Idle-Stromaufnahme (3.6V)	≤ 3 mA
LoRa RX (3.6V)	≤ 14 mA
LoRa TX	≤ 80 mA
Stromsparmodus	≤ 10 µA
Gehäuse-Abmessungen	130 mm × 130 mm × 75 mm
IP-Schutzart	IP54/66
Betriebstemperatur	−20 °C bis +55 °C
Maximale Installationshöhe	2 m
Gewicht inkl. Batterie	≤ 320 g

Sendefrequenzen Funkschnittstelle

RX: Empfangsmodus, TX: Sendemodus

Senderichtung	Protokoll	Frequenz	Bandbreite	Modulation	Duty-Cycle
RX + TX	LoRaWAN	868,1 MHz	± 0,0625 MHz	LoRa	≤ 1 %
RX + TX	LoRaWAN	868,3 MHz	± 0,0625 MHz	LoRa	≤ 1 %
RX + TX	LoRaWAN	868,3 MHz	± 0,0625 MHz	LoRa	≤ 1 %
RX + TX	LoRaWAN	868,3 MHz	± 0,125 MHz	LoRa	≤ 1 %
RX + TX	LoRaWAN	868,5 MHz	± 0,0625 MHz	LoRa	≤ 1 %
RX + TX	LoRaWAN	867,1 MHz	± 0,0625 MHz	LoRa	≤ 1 %
RX + TX	LoRaWAN	867,5 MHz	± 0,0625 MHz	LoRa	≤ 1 %
RX + TX	LoRaWAN	867,7 MHz	± 0,0625 MHz	LoRa	≤ 1 %
RX + TX	LoRaWAN	867,9 MHz	± 0,0625 MHz	LoRa	≤ 1 %

Stromversorgung (Batterie)

Nur für Variante mit Batterie (3.6V über JST)

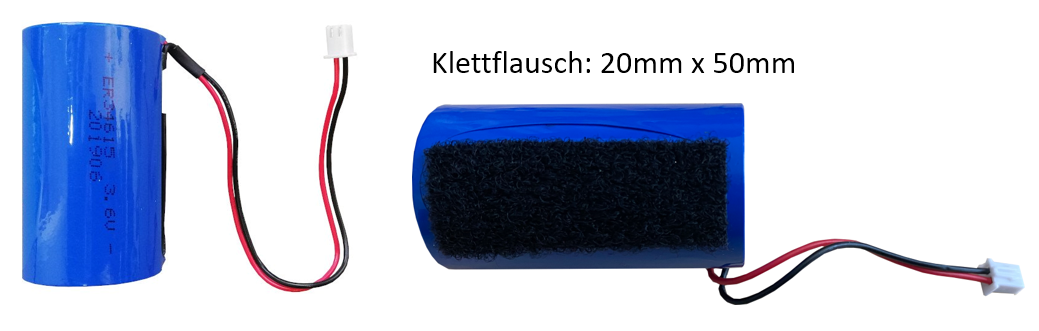

• Lobaro Artikelbezeichnung: ER34615 3.6V Batterie (XH Stecker, 0.2A, Flausch)
• Lobaro Artikelnummer: 3000169
• Batterie inkl. verpolungssicherem Steckverbinder (JST-XH Serie)
• 3.6V ER34615 Lithium-Batterie (Fa. Ahead Cell Technology Co., Ltd, China)
• Li-SOCl2 (nicht aufladbar!)
• Inkl. 20 mm × 50 mm Klettflausch zur Befestigung in der Bridge.

Einsetzen der Batterie

Zur Inbetriebnahme muss die Batterie wie folgt in das Gerät eingesetzt und angeschlossen werden:

1. Die Batterie mit dem Klettflausch auf dem Kletthaken des Gerätes befestigen.
2. Den Stecker der Batterie mit der weißen 2-poligen Buchse verbinden.
3. Die Bridge ist mit den vorkonfigurierten Parametern betriebsbereit.

Stromversorgung (Extern)

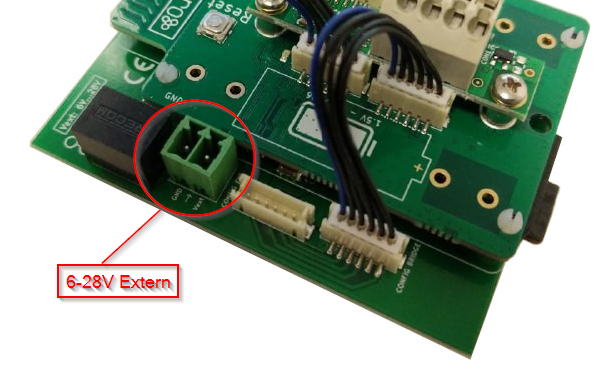

Power Addon mit externer Versorgung

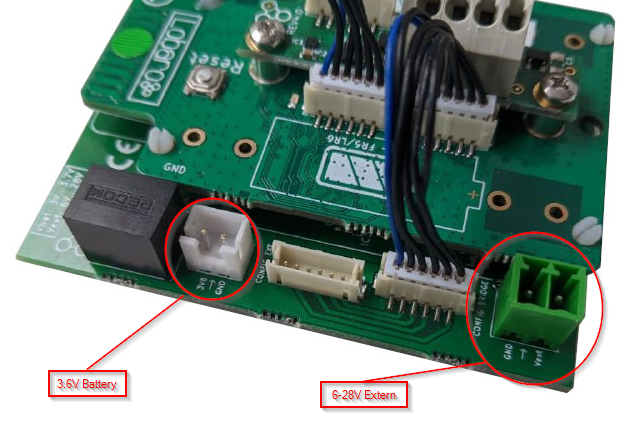

Power Addon mit externer Versorgung und Batterieanschluss

Zur Inbetriebnahme muss die Stromversorgung wie folgt angeschlossen werden:

1. Grünen 6–28V-Anschluss per Phönix-Stecker mit geeigneter Spannungsquelle verbinden.
2. Die Bridge ist mit den vorkonfigurierten Parametern betriebsbereit.

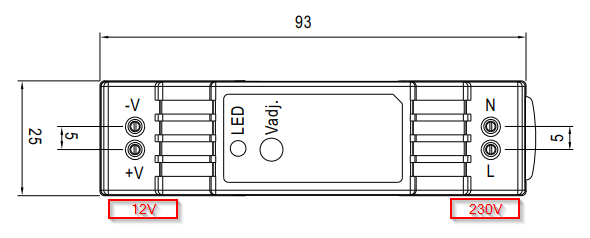

Stromversorgung über Netzteil

Es dürfen nur geeignete 230V-Netzteile mit Schutzklasse II verwendet werden. Vom Hersteller zugelassene Netzteile sind:

• Mean Well DR-15-12
• Mean Well HDR-15-12

Eine Anschlussleitung zur Verbindung der 230V-Netzspannung ist nicht Teil des Lieferumfangs.

Der Anschluss der 230V-Spannung erfolgt über die mit „N" und „L" gekennzeichneten Klemmen.
Die Platine ist über „−V" / „−" (GND) und „+V" / „+" (Vext) mit dem Netzteil verbunden.

Sicherheitshinweise

• Die 230V-Versorgung muss über einen FI-Schalter abgesichert sein.
• Vor dem Öffnen des Gehäuses / Deckels und bei allen Arbeiten am Gerät muss sichergestellt sein, dass die 230V-Versorgung spannungsfrei ist.
• Der Schutzleiter muss mit der dafür vorgesehenen Erdungsklemme (Grün/Gelb) verbunden werden.
• Zum Anschluss sind nur geeignete Anschlussleitungen mit entsprechendem Leitungsquerschnitt zu verwenden.
• Alle Kabeldurchführungen müssen vor Anlegen der Netzspannung fest geschlossen sein, so dass eine Zugentlastung sichergestellt ist.

CE-Konformität

• EN 300 220-2 (Funk-Spektrum)
• EN 301 489-1 & EN 301 489-3 (EMV)
• EN 62368-1 (Elektrische Sicherheit)
• EN 62311:2008 (Elektrische Sicherheit)
• EN 50581 (RoHS)

Vereinfachte CE-Erklärung

Hiermit erklärt die Lobaro GmbH, dass das Gerät LOB-GW-MODBUS-LW-xxx den Richtlinien 2014/53/EU und 2011/65/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.lobaro.com

CE-Konformitätserklärung herunterladen

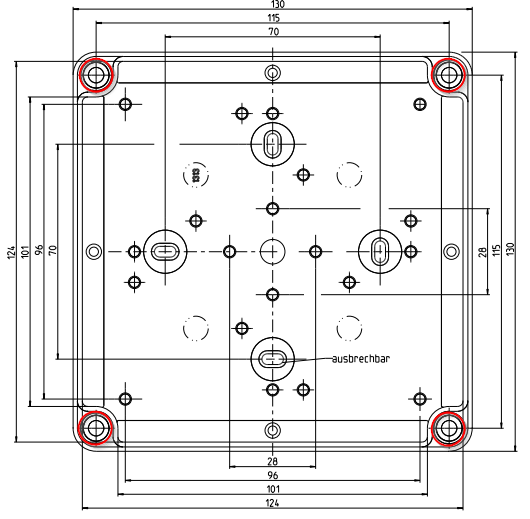

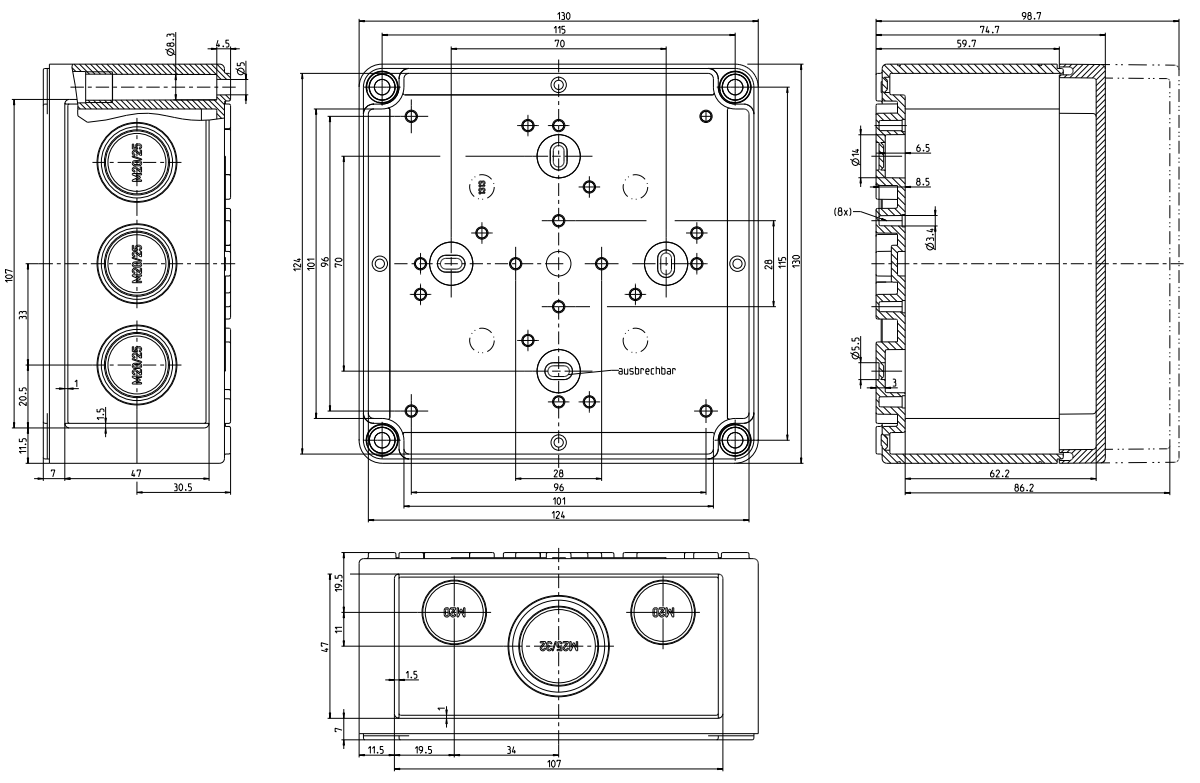

Abmessungen

Sichere Montage der Box

Befestigungsart: Wandmontage

Das Gehäuse muss mit vier geeigneten Schrauben und Dübeln sicher an einer Wand montiert werden (vgl. Bohrungen an den vier Ecken des Gehäuses).
Schrauben und Dübel sind nicht Teil des Lieferumfangs.

Konfiguration

Die Bridge wird mit vorkonfigurierten Default-Parametern ausgeliefert. Eine Änderung ist über den 6-poligen Konfigurationsanschluss und den Lobaro USB-Konfigurationsadapter möglich.

Weitere Informationen zur PC-basierten Konfiguration: Lobaro USB-Konfigurationsadapter

Bestimmungsgemäße Verwendung

Das Produkt dient dem Auslesen und Verteilen von Daten von hierfür geeigneten Modbus (ASCII/RTU)-Geräten über LoRaWAN-Netzwerke. Das Gerät ist ausschließlich zu diesem Zweck bestimmt.

Nicht bestimmungsgemäße Verwendung

Eine andere Anwendung als zuvor beschrieben sowie Änderungen am Produkt gelten als nicht bestimmungsgemäße Verwendung und sind vorher schriftlich anzufragen und müssen speziell genehmigt werden.

Gewährleistung und Garantie

Gewährleistungs- und Garantieansprüche können nur geltend gemacht werden, wenn die Teile bestimmungsgemäß verwendet wurden sowie die technischen Vorgaben und geltenden technischen Regeln eingehalten wurden.

Sicherheitshinweise

Beachten Sie die technischen Vorgaben für den elektrischen Anschluss und die geltenden nationalen Vorschriften hierzu. Beachten Sie die technischen Vorgaben für den Anschluss der Datenkommunikations-Module und die geltenden nationalen Vorschriften hierzu.

Bei Eingriffen in das System, Manipulationen oder Nichtbeachtung der in dieser Anleitung gegebenen Warnhinweise können schwere Körperverletzungen oder Sachschäden eintreten. Nur entsprechend qualifiziertes Personal darf deshalb Eingriffe an diesem Gerät / System vornehmen.

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie.

ESD-gefährdete Bauelemente – Das Gerät enthält Bauelemente, die durch elektrostatische Entladungen beschädigt werden können.

Lithium-Batterien sind Gefahrgut – Das Gerät enthält eine Lithium-Batterie, für die es Transportbeschränkungen gibt. Gefahrgutklasse: 9A

Aufbewahrungshinweis – Diese Anleitung ist während der gesamten Lebensdauer des Gerätes aufzubewahren.

Schutzklasse II

Allgemein

• Aus Sicherheits- und Zulassungsgründen ist das eigenmächtige Umbauen und/oder Verändern des Produkts nicht gestattet. Wartungs-, Einstellungs- oder Reparaturarbeiten dürfen nur von einem Fachmann / einer Fachwerkstatt durchgeführt werden, die mit den damit verbundenen Gefahren bzw. einschlägigen Vorschriften vertraut ist.
• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände. Montieren bzw. platzieren Sie das Produkt so, dass es von Kindern nicht erreicht werden kann.
• Benutzen Sie das Produkt nur in gemäßigtem Klima, nicht in tropischem Klima.
• Das Produkt darf keinen extremen Temperaturen, direktem Sonnenlicht oder starken Vibrationen ausgesetzt werden. Schützen Sie das Produkt vor Staub und Schmutz.
• Der Betrieb in Umgebungen mit hohem Staubanteil, mit brennbaren Gasen, Dämpfen oder Lösungsmitteln ist nicht gestattet. Es besteht Explosions- und Brandgefahr!
• Der Anschluss des Produkts darf nur im spannungsfreien/stromlosen Zustand vorgenommen werden. Überprüfen Sie die Spannungsfreiheit mit einem geeigneten Messgerät.
• Verbinden Sie das Produkt niemals gleich dann mit der Spannungs-/Stromversorgung, wenn es von einem kalten Raum in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann das Produkt zerstören oder zu einem elektrischen Schlag führen. Lassen Sie das Produkt zuerst auf Umgebungstemperatur kommen und warten Sie, bis das Kondenswasser verdunstet ist.
• Überlasten Sie das Produkt nicht. Beachten Sie die auf dem Produkt angegebenen Eingangs-/Ausgangsspannungen und -ströme bzw. Ausgangsleistungen.
• Abhängig von Ausgangsstrom und Ausgangsspannung bzw. der Ausgangsleistung des Produkts sind geeignete Anschlussleitungen mit entsprechendem Leitungsquerschnitt zu verwenden.
• Achten Sie auf eine ausreichende Kühlung des Produkts.
• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder den Fall aus bereits geringer Höhe wird es beschädigt.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten!
• Verwenden Sie das Produkt nicht, wenn es beschädigt ist. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:
  • das Produkt sichtbare Beschädigungen aufweist,
  • das Produkt nicht oder nicht richtig arbeitet (austretender Qualm bzw. Brandgeruch, hörbare Knistergeräusche, Verfärbungen),
  • das Produkt unter ungünstigen Verhältnissen gelagert wurde,
  • schwere Transportbeanspruchungen aufgetreten sind.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, es kann für Kinder zu einem gefährlichen Spielzeug werden.
• Das Produkt ist nur für den Einsatz unter 2000 m Höhe geeignet.

Bei Betrieb mit Netzspannung

• Bei unsachgemäßem Umgang mit Varianten, die an der Netzspannung betrieben werden, besteht Lebensgefahr durch einen elektrischen Schlag!
• Das Produkt darf nur von einer qualifizierten Elektrofachkraft (z.B. Elektriker) angeschlossen und installiert werden. Der Anschluss darf nur im spannungs-/stromlosen Zustand vorgenommen werden. Sichern Sie die Netzzuleitung gegen unbeabsichtiges Wiedereinschalten ab. Überprüfen Sie die Spannungsfreiheit mit einem geeigneten Messgerät.
• Wenn das Produkt und/oder das Anschlusskabel Beschädigungen aufweist, fassen Sie es nicht an. Schalten Sie zuerst die Netzspannung allpolig ab, dann überprüfen Sie die Spannungsfreiheit.
• Die Netzzuleitung muss mit einem Fehlerstromschutzschalter (FI-Schutzschalter) mit einem Auslösestrom ≤ 30 mA abgesichert sein.

Hinweise zum Netzkabel

• Das Netzkabel darf nicht gequetscht oder durch scharfe Kanten beschädigt werden. Stellen Sie keine Gegenstände auf das Netzkabel, treten Sie nicht darauf. Verlegen Sie das Netzkabel so, dass niemand darüber stolpern kann.
• Wenn das Produkt über einen Netzstecker verfügt, muss sich die Netzsteckdose in der Nähe des Produkts befinden und leicht zugänglich sein.
• Ziehen Sie einen Netzstecker immer nur an der vorgesehenen Grifffläche aus der Steckdose.
• Ist ein beschädigtes Netzkabel fest mit dem Gerät verbunden, darf es nur vom Fachmann ausgetauscht werden. Bei einem absteckbaren Netzkabel muss ein baugleiches Ersatzkabel mit gleichen Nenndaten verwendet werden.

Hinweise für den Innenbereich

• Das Produkt darf nur entsprechend seinem Schutzgrad angeschlossen, montiert und betrieben werden.
• Gießen Sie nie Flüssigkeiten über oder neben dem Produkt aus. Es besteht höchste Gefahr eines Brandes oder lebensgefährlichen elektrischen Schlages.
• Das Produkt darf nicht feucht oder nass werden und nicht in der unmittelbaren Umgebung eines Bades, einer Dusche oder Badewanne betrieben werden.
• Das Produkt darf nie mit feuchten oder nassen Händen angefasst, bedient oder ein-/ausgesteckt werden.

Hinweise für die ortsfeste Montage

• Wenn das Produkt für eine Schraubmontage vorgesehen ist, verwenden Sie abhängig vom Untergrund geeignete Schrauben und ggf. Dübel. Achten Sie beim Bohren darauf, dass keine Kabel oder Leitungen beschädigt werden.
• Das Produkt darf nicht in Fahrzeugen montiert und betrieben werden.

Korrekte Entsorgung dieses Produkts

In Deutschland und für direkt aus Deutschland gelieferte Produkte:

Alle Geräte müssen einer geordneten Verwertung zugeführt werden. Aufgrund der anzuwendenden Vorschriften dürfen die elektrischen und elektronischen Geräte der Lobaro GmbH nicht über die öffentlichen Sammelstellen für Elektrogeräte entsorgt werden. Die kompletten elektronischen Altgeräte der Lobaro GmbH sind zur Entsorgung an uns zurückzusenden.

Die freigemachte Lieferung ist an folgende Adresse zu senden:

Lobaro GmbH, Stadtdeich 7, 20097 Hamburg, Deutschland

Wichtiger Hinweis: Die Batterie und das Gerät ohne Batterien sind separat zu versenden und einzeln sicher zu verpacken, da die Transportsicherheit im montierten Zustand nicht gegeben ist.

In Ländern der europäischen Union außerhalb Deutschlands: Informationen zur korrekten Entsorgung erhalten Sie durch Ihren Händler oder den zuständigen Vertrieb.

Sicherheitshinweise für Lithium-Batterien

Dieses Produkt enthält Lithium-Batterien. Dieser Batterietyp ist als Gefahrgut eingestuft. ES SIND DIE JEWEILS GÜLTIGEN TRANSPORTVORSCHRIFTEN EINZUHALTEN! Die Prüfbescheinigungen für die verwendeten Batterien sind auf Anfrage erhältlich.

Handhabung von Lithium-Batterien

• vor Feuchtigkeit geschützt lagern
• nicht in Reichweite von Kindern aufbewahren
• nicht über 100 °C erhitzen
• nicht kurzschließen
• nicht öffnen oder beschädigen
• nicht aufladen

Austausch von Lithium-Batterien

Batterien dürfen nur von qualifiziertem Personal getauscht werden. Der Anschlussstecker passt nur in einer Stellung, um den polaritätsrichtigen Einbau zu gewährleisten. Beim Stecken darf keine übermäßige Kraft angewendet werden.

Vorsicht: Explosionsgefahr bei unsachgemäßem Austausch der Batterien. Ersatz nur durch denselben oder einen vom Hersteller empfohlenen gleichwertigen Typ.

Notfallhinweise für Unfälle mit Lithium-Batterien

Bei Auslaufen	Bei Verletzung	Bei Feuer
Mit Natriumkarbonat bedecken. Gase und Dämpfe durch Zerstäuben von Wasser niederschlagen. Für ausreichende Belüftung sorgen. Jeglichen direkten Kontakt meiden.	Sollten Innenbestandteile mit den Augen in Kontakt kommen: sofort 15 Minuten mit Wasser spülen. Bei Hautkontakt: mit viel Wasser waschen. Nach Einatmen: vom Schadensort entfernen. In jedem Fall Arzt aufsuchen.	Lith-X- oder Klasse-D-Feuerlöscher verwenden. KEINESFALLS MIT WASSER LÖSCHEN! Keine CO₂-, Halogen- oder Schaumfeuerlöscher verwenden. Nach Einatmen Unfallort verlassen und lüften. In jedem Fall Arzt aufsuchen.
